Переводная таблица усилий

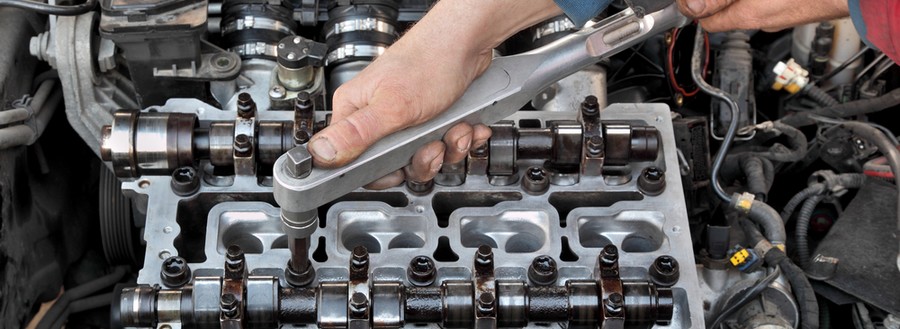

Очень часто при проведении слесарных работ на автомобиле или ремонте какого-либо механизма от мастера требуется применение к крепежу строго определенного усилия затяжки, которое указывается в инструкции или других сопроводительных источниках. В Международной системе единиц (СИ) на сегодняшний день принята единица измерения момента силы ньютон-метр (Н·м или N·m). Но зачастую мастерам приходится сталкиваться и с другими обозначениями усилий, а их числовые значения значительно разнятся от привычных.
Очень часто при проведении слесарных работ на автомобиле или ремонте какого-либо механизма от мастера требуется применение к крепежу строго определенного усилия затяжки, которое указывается в инструкции или других сопроводительных источниках. В Международной системе единиц (СИ) на сегодняшний день принята единица измерения момента силы ньютон-метр (Н·м или N·m). Но зачастую мастерам приходится сталкиваться и с другими обозначениями усилий, а их числовые значения значительно разнятся от привычных.
Среди прочих единиц измерения момента силы (крутящего момента) можно отметить кгс·м (килограмм-сила, умноженная на метр) и ее производную кгс·см (килограмм-сила, умноженная на сантиметр). В нынешнее время такие обозначения уже не применяются на международной арене, но в России всё ещё допущены к использованию. В Соединенных Штатах Америки и Великобритании применяются свои единицы измерений: это фунт-фут (lbf·ft) и фунт-дюйм (lbf·in). Ниже представлена переводная таблица усилий в дюймовых и метрических системах измерений.
|
Н·м |
кгс·м |
кгс·см |
lbf·ft |
lbf·in |
|
1.00000 9.80680 0.09806 1.35580 0.11298 |
0.10197 1.00000 0.01000 0.13825 0.01152 |
10.1970 100.000 1.00000 138250 11.5207 |
0.73756 7.23300 0.07233 1.00000 0.08333 |
8.85070 86.8055 0.08680 12.0000 1.00000 |
