Фильтрационная установка для подготовки к окраске автомобилей Nordberg NB300B с колоннами (пост подготовки, зона подготовки) предназначена для изоляции таких пылеобразующих работ, как шлифование кузовных деталей под покраску, нанесение шпатлевки на кузовные детали и т. п.
Зона подготовки автомобилей к окраске имеет вытяжной блок с фильтрами очистки воздуха, пленум с осветителями и шторы из ПВХ по периметру зоны. Конструкция зоны подготовки располагается на опорных столбах (колоннах). Монтаж осуществляется на ровный пол, без приямка. Данная фильтрационная установка характеризуется расположением напольного фильтра в основании поста.
В комплект поставки поста подготовки к окраске Nordberg NB300B входят:
• Генераторный блок с вытяжным мотором.
• Потолочный пленум с шторками и стенами (кабина).
• Заслонка и каркас вентиляции.
• Основание 300 мм полностью решетчатое + 2 трапа.
• Пульт управления постом подготовки.
Технические характеристики поста подготовки к окраске Nordberg NB300B:
• Наружные размеры – 7550х3550х3100 мм.
• Внутренние размеры – 6300х3450х2700 мм.
• Потолочный пленум – 6400х3550х520 мм.
• Освещение – верхнее, 32 лампы по 36 Вт, общая мощность 1152 Вт.
• Система вентиляции – вытяжка с задней стенки, 5,5 кВт центробежный вентилятор.
• Система нагрева – нет.
• Система фильтрации – предварительный фильтр, потолочный, напольный, вытяжной фильтры.
• Пульт управления – переключатель режимов вентилятора, освещения.
• Исполнение – основание высотой 300 мм полностью покрыто решетками, въездные трапы 2000х75 мм, пленум устанавливается на колоннах, задняя стенка из сэндвич-панелей, с трех сторон шторка ПВХ.
• Электропитание – 3х380В, 50Гц.
• Общая мощность – 6,7 кВт.

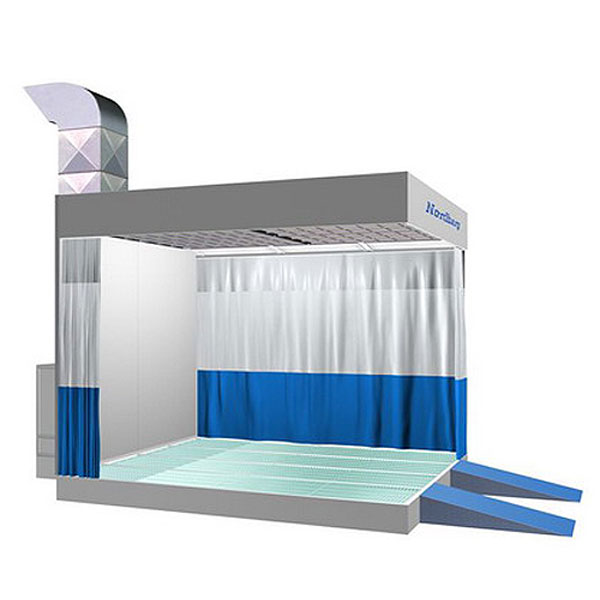

установка в сборе
|
задняя стенка
?
|
|
шторка ПВХ
?
|
|
пульт управления
?
|
|
система фильтрации
?
|
|
решетчатое основание
?
|
|
два въездных трапа
?
|
|
Производитель
|
NORDBERG |
|
Электропитание, В
|
3х380 |
|
Потребляемая мощность, кВт
|
6,7 |
|
Наружные габариты, мм
|
7550х3550х3100 |
|
Внутренние габариты, мм
|
6300х3450х2700 |
|
Потолочный пленум, мм
|
6400х3550х520 |
|
Основание, мм
|
300 |
|
Освещение, шт
|
32 |
|
Мощность освещения, кВт
|
1,15 |
