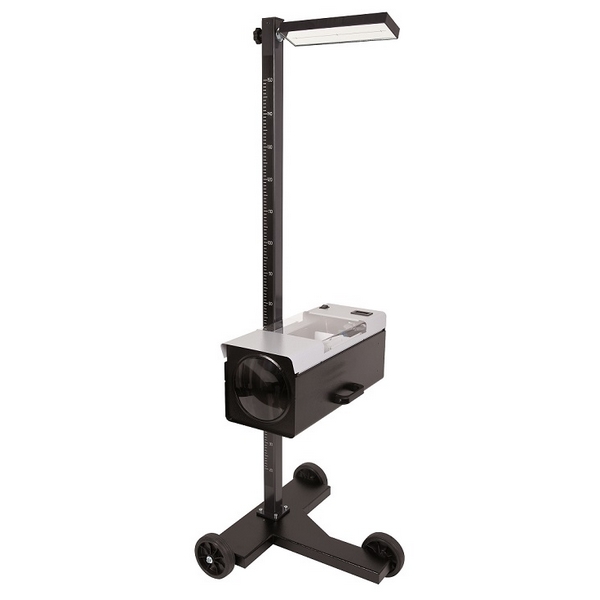

Передвижное оптико-механическое устройство TopAuto предназначено для проверки и регулировки света фар легковых и грузовых автомобилей, автобусов, мотоциклов, мопедов, скутеров, и мотовездеходов. Применяется на станциях технического обслуживания, в пунктах техосмотра, автосервисах, специализированных мастерских.

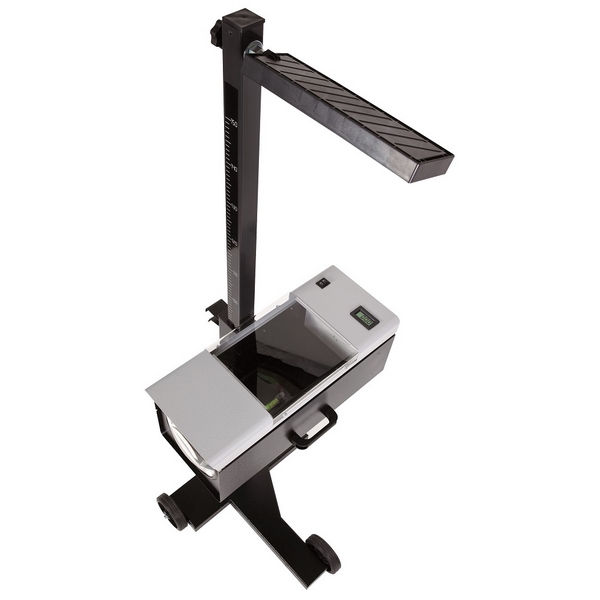

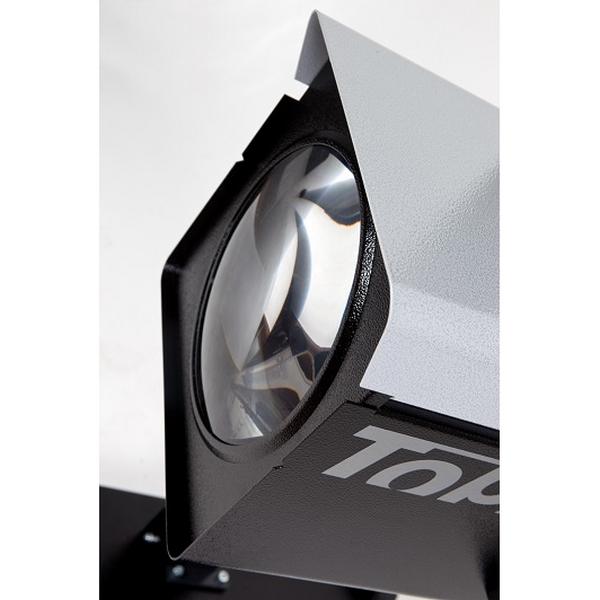

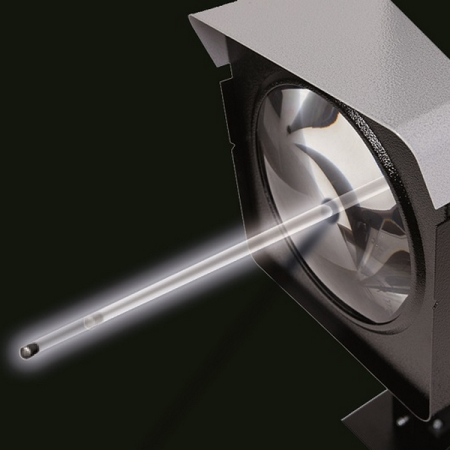

Оптический элемент прибора контроля и регулировки света фар TopAuto HBA19DZ – износоустойчивая плексигласовая линза Френеля с гладкой внешней поверхностью. Прибор оснащён зеркальным устройством для ориентирования по отношению к автомобилю – визиром – с его регулировкой по высоте под рост оператора при помощи удобной ручки. Также имеются пластиковый наводчик для ориентирования по отношению к автомобилю, интегрированный неподвижный экран с разметкой для контроля светотеневой границы.
Другие особенности установки:
- регулировка наклона оптического блока при помощи встроенного пузырькового уровня;
- вывод результатов измерения силы света на встроенный ЖК-дисплей;
- вертикальная стойка со скользящими нейлоновыми колодками оснащена износоустойчивой метрической шкалой;
- высота до центра фары автомобиля составляет 230-1460 мм;
- прибор устанавливается на вертикальную мобильную стойку с тремя колесами, переднее колесо оснащено эксцентриком для регулировки положения прибора по отношению к горизонту.
Прибор регулировки света фар TopAuto выполняет следующие операции:
- Измерение углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709-2001);
- Измерение углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 -2001);
- Измерений силы света и проверки технического состояния фар автотранспортных средств, соответствующих требованиями: ГОСТ Р 41.1-99, ГОСТР 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТР 41.31-99.
устройство в упаковке1700х600х330 мм
|
Производитель
|
TopAuto |
|
Масса, кг
|
32 |
|
Тип прибора
|
механический |
|
Подходит для фар
|
галогеновые |
|
Центрирование прибора
|
пласт. наводчик |
|
Материал линзы
|
плексиглас |
|
Тип люксметра
|
цифровой |
|
Тип визира
|
зеркальный |
|
Высота колонны, мм
|
1460 |
