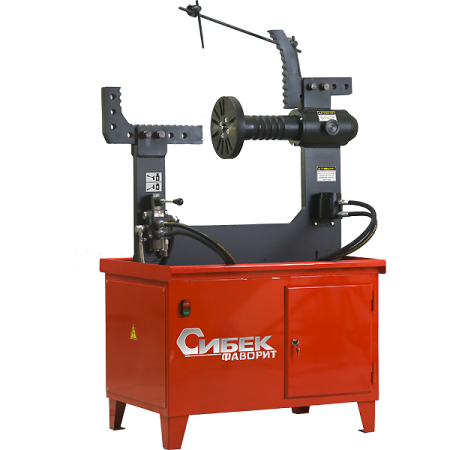

Однофазный стенд для правки дисков «Фаворит» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 22 дюймов включительно (до 22-х дюймов – используя мобильный кронштейн).
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда "Фаворит" позволяет достигать номинального усилия в зоне правки до 3080 кг, что в большинстве случаев позволяет полностью восстановить геометрию ремонтируемого диска.
Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик.

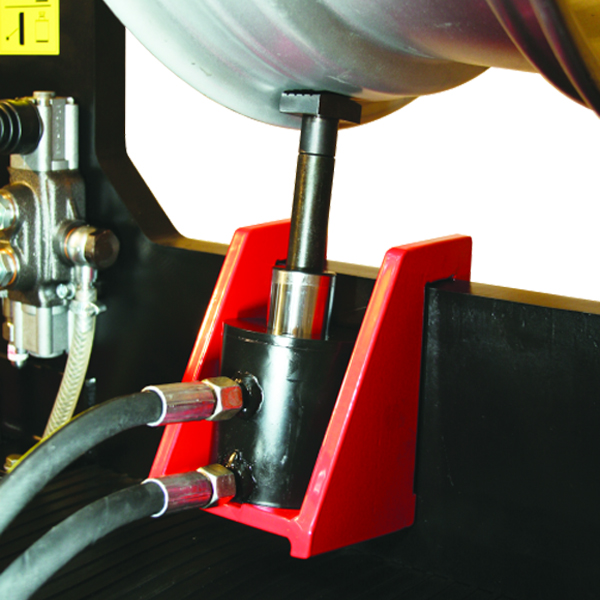

Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода "Фаворита". Работу насоса обеспечивает электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.
электродвигатель*
масляный насос гидропривода*
масляный бачок гидросистемы*
инструментальный шкаф*
* поставляются в едином блоке
|
фиксаторы
?
|
|
упоры
?
|
|
гидрораспределитель
?
|
|
указатель биения
?
|
электродвигатель*
масляный насос гидропривода*
масляный бачок гидросистемы*
инструментальный шкаф*
* поставляются в едином блоке
в виде металлических штифтов – для закрепления упоров в положении, наиболее удобном для работы мастера
,в виде Г-образных пластин с периодическим рядом опорных площадок и отверстиями под фиксаторы, крепятся на кронштейнах, расположенных на верхних окончаниях струбцины

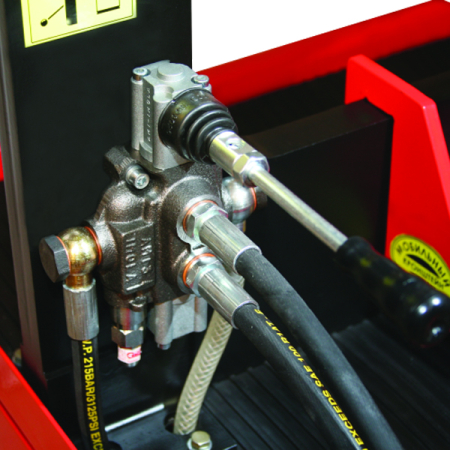

,со встроенным редукционным клапаном и регулятором давления, расположен на фронтальной грани левой части струбцины
,для четкого определения места, нуждающегося в правке, особенно в заключительной стадии
