Стенд Премьер-M предназначен для правки бортовых закраин и посадочной полки штампованных дисков легковых отечественных автомобилей ("ВОЛГА", "НИВА", "СОБОЛЬ", "ГАЗЕЛЬ"), а также дисков импортных автомобилей диаметром до 16 дюймов.
Крепление диска на планшайбе осуществляеться при помощи центрирующей шайбы и специальными крепёжными болтами, входящих в комплект данного дископравного стенда. Возможно крепление дисков с четырьмя, пятью и шестью отверстиями.
Правка дисков осуществляется методом прокатки при помощи четырёх опорных роликов правки посадочной полки и двух прижимных роликов, управление которыми осуществляется при помощи винтового привода. В отличие от известных аналогов, в конструкции привода прижимных роликов используеся решение, позволяющее изменять как угол прижима, так и расстояния между корпусом пиноли и самой пинолью с прижимными роликами , что обеспечивает точную, согласованную по всей поверхности закраины правку J-профиля диска. Радиальный подвод прижимных роликов значительно сокращает время подготовки к прокатке диска
Конструктивно стенд для правки дисков представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлической тумбочке, оборудованной выдвижным ящиком, установленной на четыре опоры, обеспечивающих устойчивость стенда в целом. Стенд оборудован электрическим приводом с использованием двухступенчатого редуктора повышенной мощности, крутящий момент которого передаётся от выходного вала привода, через планшайбу и непосредственно на сам диск.

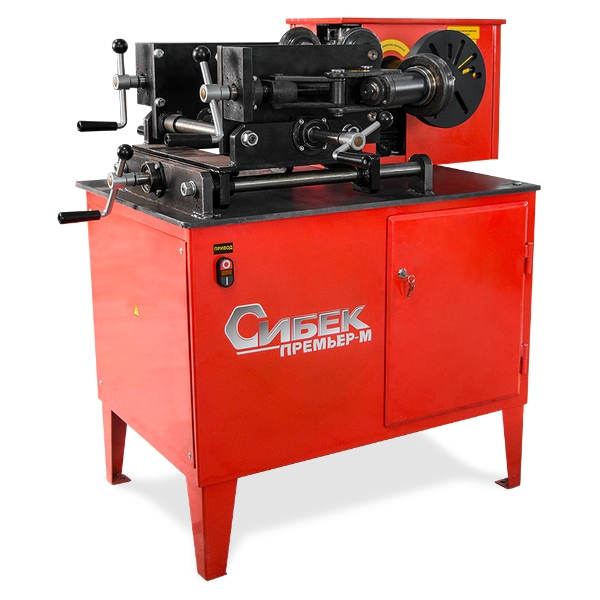

устройство в сборе
комплект оснастки
|

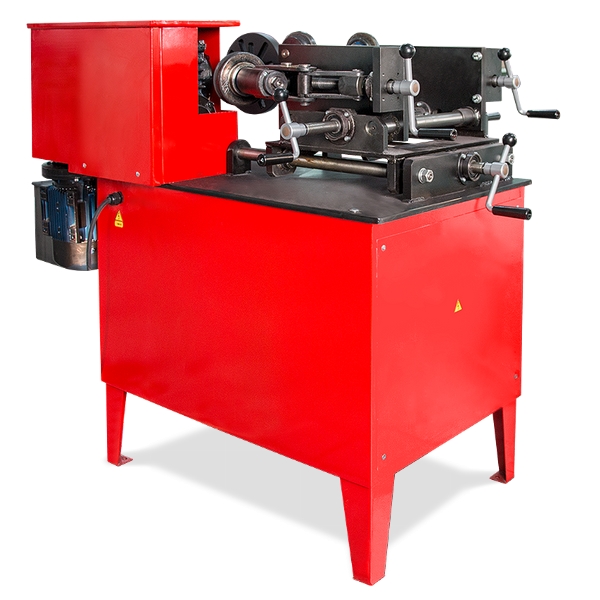

электрический привод
?
|
|
привод прижимных роликов
?
|
|
Производитель
|
СИБеК |
|
Габариты, мм
|
1180х870х1080 |
|
Масса, кг
|
318 |
|
Электропитание, В
|
380 |
|
Мощность двигателя, кВт
|
1,1 |
|
Тип дисков
|
штампованные |
|
Диаметр дисков, дюйм
|
13-16 |
|
Макс. ширина диска, дюймы
|
11 |
|
Рабочий ход, мм
|
30 |
