Устройство позволяет осуществлять измерение и регулировку углов установки управляемых и неуправляемых колес автомобилей с диаметром обода от 12 до 22 дюймов в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Особенностями конструкции устройства являются:
• система прецизионных датчиков;
• микропроцессорная система обработки результатов измерений;
• компьютерная стойка с электронным блоком на базе персонального компьютера;
• бескабельное дистанционное управление и комплект вспомогательных устройств/приспособлений.
Конструкция состоит из двух измерительных блоков, оснащенных 6-ю магниторезистивными датчиками поворота (кордовая связь) – для измерения углов в горизонтальной плоскости, а также 8-ю магниторезистивными датчиками-измерителями углов в вертикальной плоскости (инклинометрами) – для измерения углов развала и наклона оси поворота колеса.
Прибор обеспечивает измерение следующих основных параметров:
а) для обеих осей:
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес*;
• углы симметрии осей*;
* данные параметры доступны в полном объеме только для стендов, относящихся к категории "замкнутый контур".
б) для передней оси (управляемые колеса):
• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

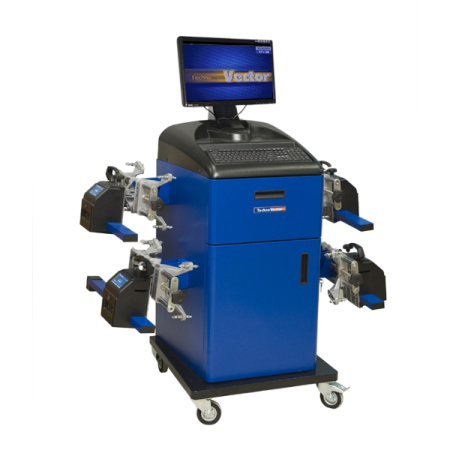

устройство в сборе
|
инфракрасные ПЗС датчики
?
|
|
магниторезистивные датчики
?
|
|
Производитель
|
ТЕХНО ВЕКТОР |
|
Габариты, мм
|
1290х770х1590 |
|
Масса, кг
|
182 |
|
Электропитание, В
|
220 |
|
Потребляемая мощность, Вт
|
150 |
|
Тип стенда
|
кордовый |
|
Количество приборов, шт.
|
4 |
|
Датчики поворота, шт.
|
6 |
|
Измерители углов, шт.
|
8 |
|
Серия стенда Техновектор
|
4 |
|
Тип контура
|
П-контур |
|
Одновременно измеряемые оси
|
да |
|
Тумба сход-развал
|
базовая |
|
Диапазон адаптера колес, дюймы
|
12-24 |
