Компьютерный стенд V5216 предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей с диаметром обода от 12 до 20 дюймов.
В конструкцию устройства входят:
система прецизионных датчиков;
микропроцессорная система обработки результатов измерений;
стойка с электронным блоком на базе персонального компьютера типа IBM;
бескабельное дистанционное управление.
Модель V5216 (конфигурация 'Замкнутый контур') - оснащается 8-ю ПЗС датчиками, измеряющими углы поворота в горизонтальной плоскости, и 8-ю датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями и подключаются к компьютерной стойке посредством кабелей.
Все датчики размещаются в двух передних и двух задних. измерительных блоках.
Устройство обеспечивает измерение следующих основных параметров
- для передней и задней оси:
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей;
- для передней оси (управляемые колеса):
• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.
Поставляется в комплекте со вспомогательными устройствами и приспособлениями.

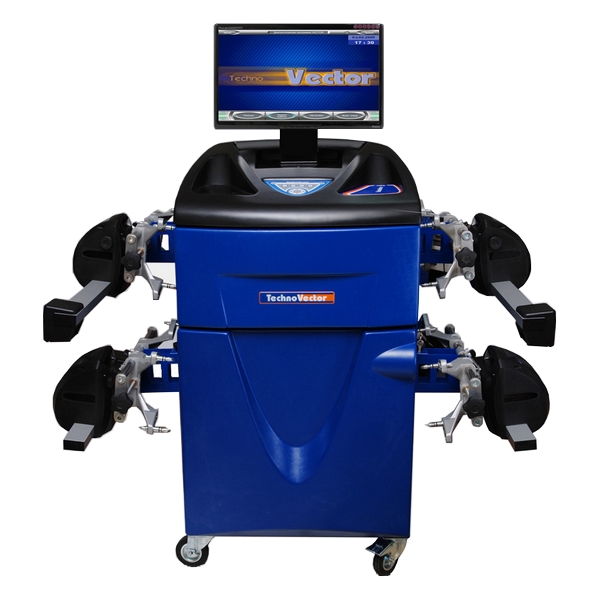

устройство в сборе
|
инфракрасные ПЗС датчики
?
|
|
магниторезистивные датчики
?
|
|
Производитель
|
ТЕХНО ВЕКТОР |
|
Габариты, мм
|
1290х770х1590 |
|
Масса, кг
|
227 |
|
Электропитание, В
|
220 |
|
Потребляемая мощность, Вт
|
150 |
|
Тип стенда
|
инфракрасный |
|
Количество приборов, шт.
|
4 |
|
Датчики поворота, шт.
|
8 |
|
Измерители углов, шт.
|
8 |
|
Серия стенда Техновектор
|
5 |
|
Тип контура
|
замкнутый |
|
Одновременно измеряемые оси
|
да |
|
Тумба сход-развал
|
люкс |
|
Диапазон адаптера колес, дюймы
|
12-24 |
