Стенд Техно Вектор 7 V7204HA предназначен для измерения и регулировки углов установки колес легковых автомобилей на подъемниках или яме, используя технологии 3D и WideScope. Применяется в автомобильных сервисах, на автосборочных предприятиях, в диагностических центрах.

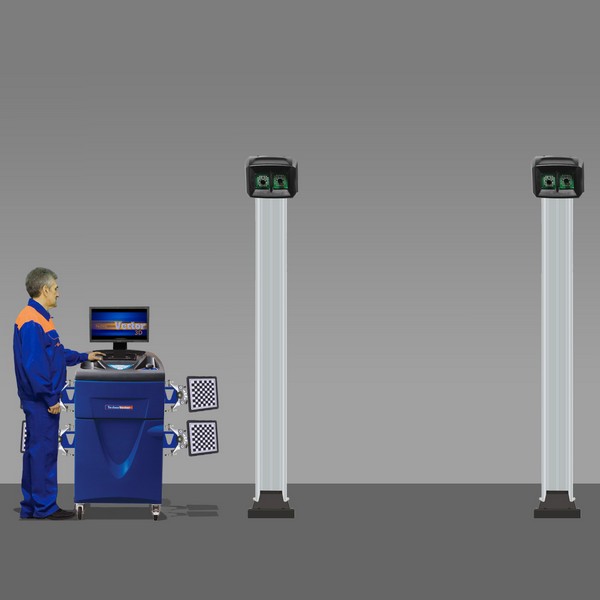

Стенд ТЕХНО ВЕКТОР 7 V7204HA серии Aluminum сочетает в себе лаконичный дизайн с высокими потребительскими качествами. Система машинного зрения состоит из 2 камер разрешением 1,3 Мп и 2 разрешением 5 Мп, закрепленных на паре высоких напольных стоек. Технология WideScope с четырьмя камерами, не имеющая аналогов в мире, позволяет использование подъемника по всей его высоте. Расстояние от камер до центра передних поворотных платформ составляет 1200–3500 мм.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве. Использование технологий трехмерного моделирования 3D обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Кроме этого в комплектацию Техно Вектор 7 V7204HA входит компьютерная стойка V-серии с высокопроизводительным процессором, 21,5-дюймовым монитором, цветным принтером, беспроводным пультом управления и другим оборудованием. Программа Вектор 3D с интуитивно понятным трехмерным интерфейсом позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Самоцентрирующиеся колесные адаптеры работают с колесными дисками диаметром 12–24 дюймов.
Стенд Техно Вектор 7 V7204HA позволяет измерять и регулировать углы установки передних (управляемых) колес:
• углы развала колес;
• угол суммарного схождения передних колес;
• угол продольного наклона шкворня;
• угол поперечного наклона шкворня;
• максимальный угол поворота колес.
Измерения и регулировки углов установки задних (неуправляемых) колес:
• углы развала колес;
• угол суммарного схождения колес задней оси;
• углы индивидуального схождения колес задней оси
Углы симметрии:
• угол смещения передней оси;
• угол смещения задней оси;
• угол движения;
• угол отклонения геометрии оси.
Компьютерная стойка, 1 шт
Электронный блок, 1 шт
Мишени с градиентным рисунком, 4 шт
Самоцентрирующийся колесный адаптер (захват), 4 шт
Стопор руля, 1 шт
Упор для тормоза, 1 шт
Поворотная платформа, 2 шт
Приемник пульта дистанционного управления, 1 шт
Пульт дистанционного управления, 1 шт
Руководство по эксплуатации, 1 шт
|
Производитель
|
ТЕХНО ВЕКТОР |
|
Электропитание, В
|
220 |
|
Потребляемая мощность, Вт
|
350 |
|
Тип стенда
|
3D |
|
Тип связи стойки
|
3D |
|
Серия стенда Техновектор
|
7 |
|
Одновременно измеряемые оси
|
да |
|
Наличие подъемника у камер
|
нет |
|
Тумба сход-развал
|
люкс |
|
Количество камер, шт.
|
4 |
|
Диапазон адаптера колес, дюймы
|
12-24 |
