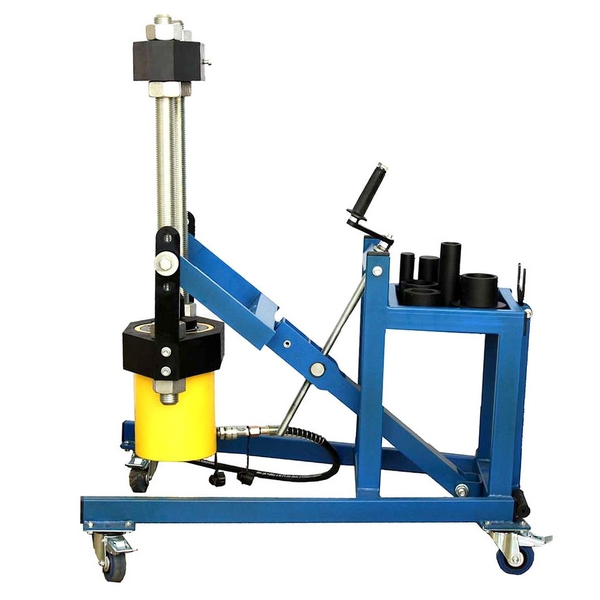

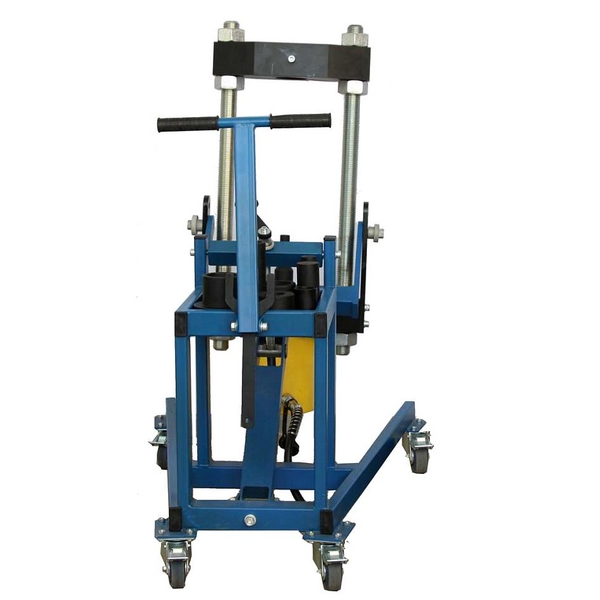

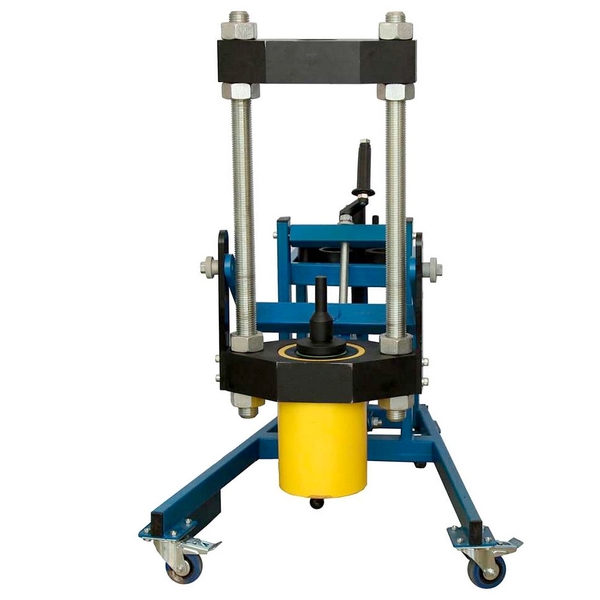

Мобильная пневмогидравлическая установка ОДА Сервис предназначена для выпрессовки и запрессовки шкворней поворотных цапф грузовых автомобилей. Сфера применения: стационарные грузовые автосервисы, автомастерские, автотранспортные предприятия и т.д.
Особенности:
- выпрессовщик подходит для работы с большинством грузовых автомобилей российских, европейских, корейских, китайских и других марок со шкворнями, максимальный диаметр которых 60 мм;
- для работы не требуется демонтаж передней балки автомобиля;
- приспособление оснащено гидравлическим цилиндром с рабочим усилием 100 тонн;

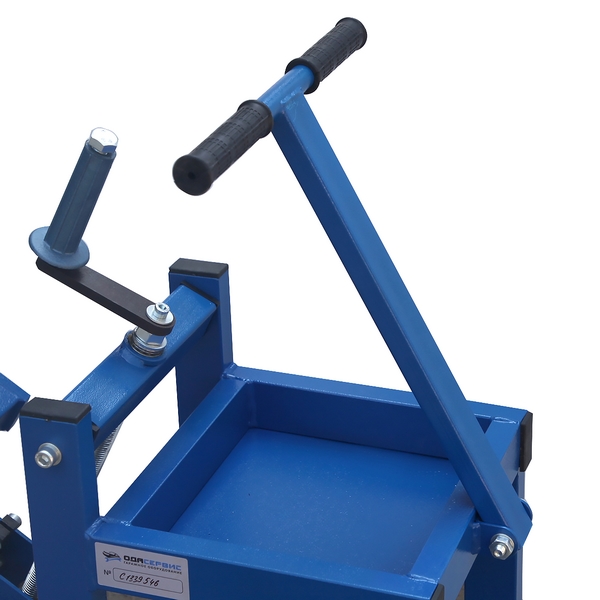

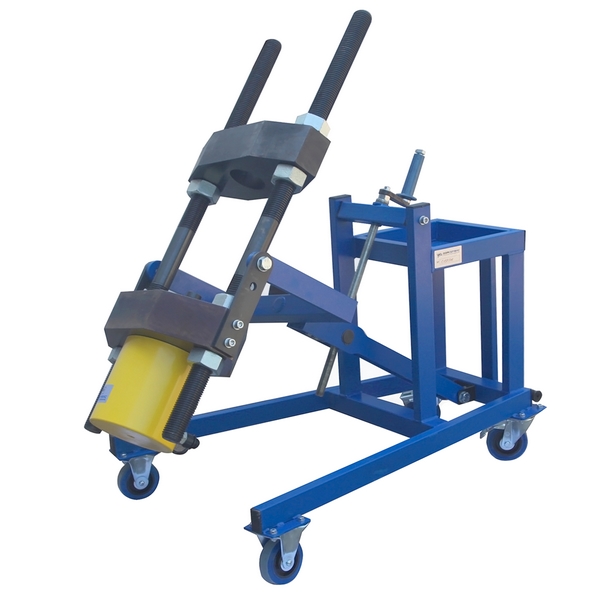

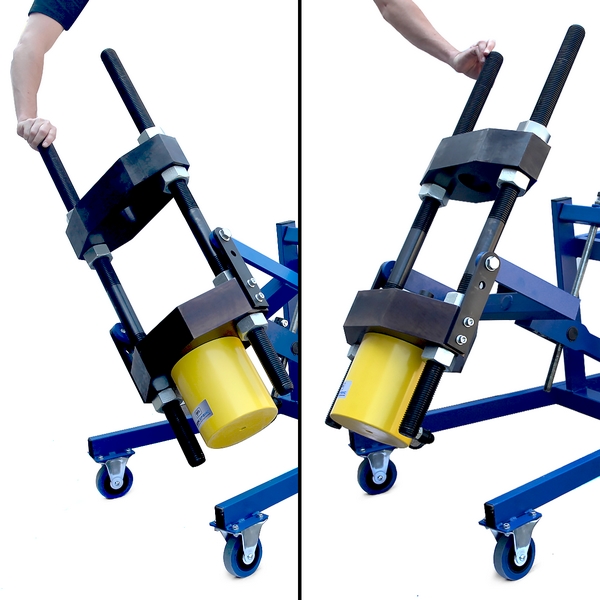

- подъемно-поворотный механизм позволяет поместить рабочую часть съемника в любое необходимое положение и под необходимым углом;

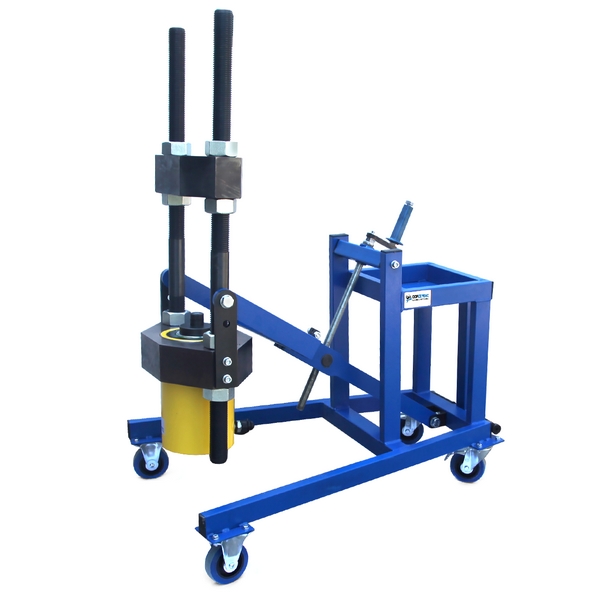

- рама устройства выполнена в виде тележки с 4 колесами, которая служит для быстрого и легкого размещения пресса в колесной нише автомобиля, а также для перемещения по территории цеха;

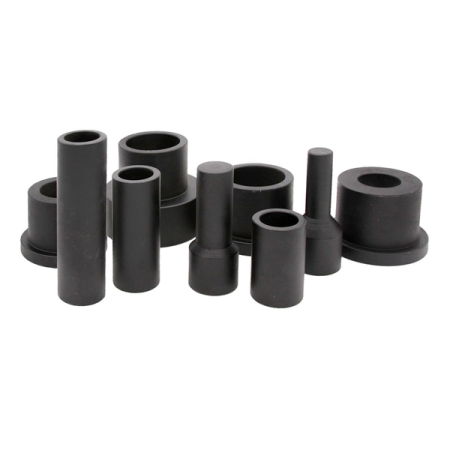

- в комплект входят пуансоны и упорные втулки для запрессовки и выпрессовки шкворня.
Технические характеристики:

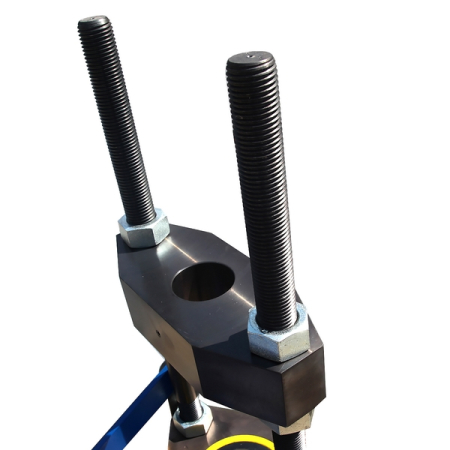

- расстояние между установочными шпильками – 260 мм;
- рабочее пространство (высота х ширина) – 540 х 260 мм;
- максимальный диаметр шкворня – 60 мм;
- ход штока (влияет на скорость работы) – 150 мм;
- максимальный диаметр шкворня – 60 мм;
- угол поворота вокруг оси бабки – 360;
- количество пуансонов – 9;
- тип насоса для цилиндра – пневматический;
- возврат штока – пружина.
Принцип действия

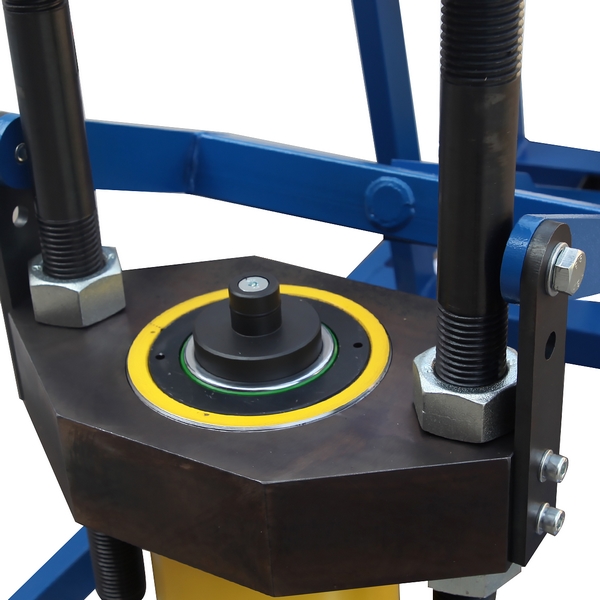

Поршень гидроцилиндра приводится в действие от гидравлического насоса с пневмоприводом. Рабочая жидкость насоса передается к гидроцилиндру через рукав высокого давления и клапаны – эксцентриковый и шариковый. Данные клапаны образуют быстроразъемное соединение, дающее возможность подключения насоса без использования инструмента. Для облегчения направления шкворня вдоль оси штока гидроцилиндра применяются пуансоны и упорные втулки.
- Съемник в сборе, 1 шт.

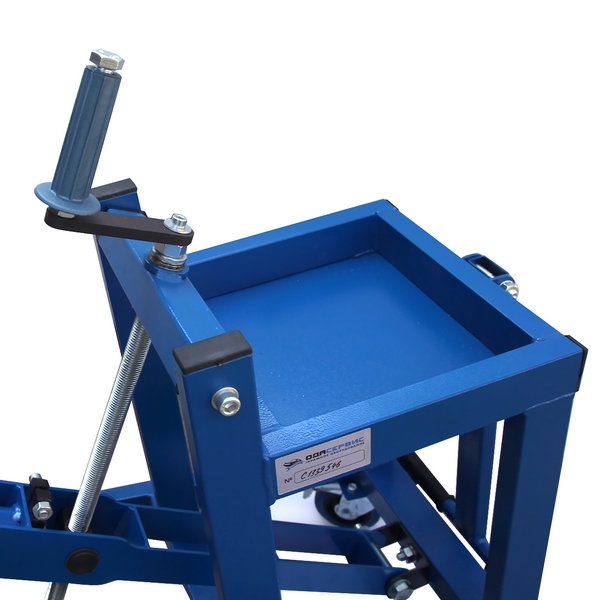

- Тележка на колесах с подъемным механизмом, 1 шт.

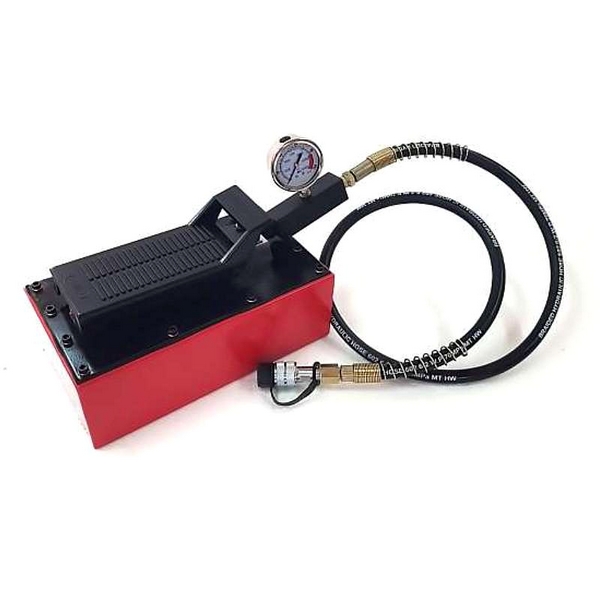

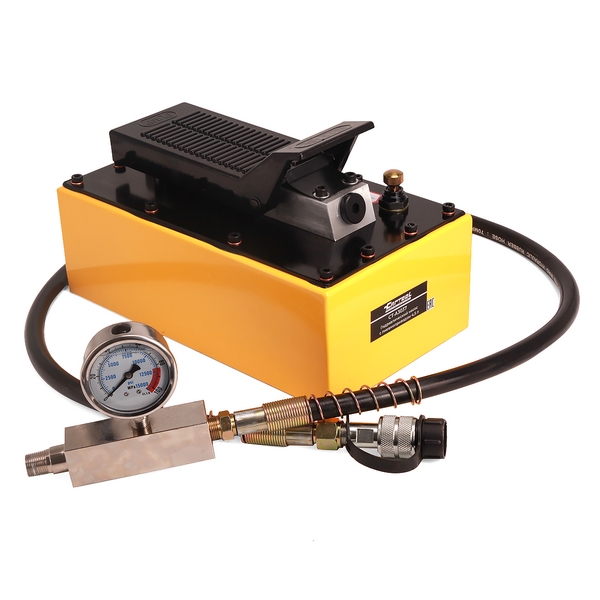

- Насос гидравлический с пневмоприводом, 1 шт.
- Рукав высокого давления, 1 шт.
- Оправка, 8 шт.
Производитель
|
ОДА Сервис |
Габариты, мм
|
1200х790х950 |
Масса, кг
|
150 |
Усилие, т
|
100 |
